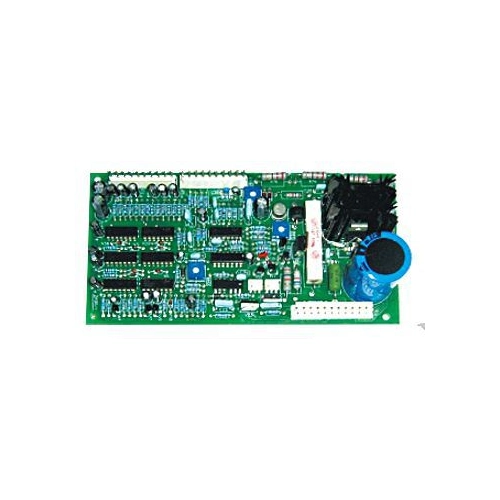

Płytka sterownicza ZP35 do podajnika ZP2, ZP20, ZP30/2/20 (0349307200)

Płytka sterownicza ZP35 stosowana w podajnikach drutu ZP-30/20/2 oraz ZP-30/15 produkcji Ozas/Esab.

Płytka ZP35 zasilana jest napięciem 48V DC i 24V 50Hz. Prąd zasilania to 6A max. Płytka steruje podłączonym do niej silnikiem napędowym o napięciu znamionowym 42V DC i mocy 90W oraz elektrozaworem o napięciu zasilania 24V 50 Hz. Obroty sterowanego silnika napędowego (max i min.) korygowane są przez dwa potencjometry umieszczone na płytce.

Płytka ZP 35 posiada następujące funkcje :

• płynna regulacja obrotów silnika napędowego;
• sterowanie dopływem gazu;
• spawanie w trybach: dwutaktu, czterotaktu i spawania punktowego;
• doraźne podawanie drutu elektrodowego;
• doraźne otwarcie zaworu gazowego;
• ustawienie czasu trwania upalenia drutu elektrodowego (tzw. "wolny wylot");
• start z prędkością dojazdową - 50% wartości nastawionej;

Płytkę ZP35 można także zastosować w starszej generacji podajników - ZP-2 i ZP-20 - które zostały zastąpione podajnikami ZP-30/20/2 oraz ZP-30/15. Wymaga to jednak przeprowadzenia odpowiedniej modernizacji podajników. Podajniki ZP-2, ZP-20 oraz ich nowsze odpowiedniki współpracowały z dobrze znanymi i niezawodnymi źródłami spawalniczymi Ozas Opole: DEP-400, DEP-630, TEP-400, TEP-630 i DPS-402.
