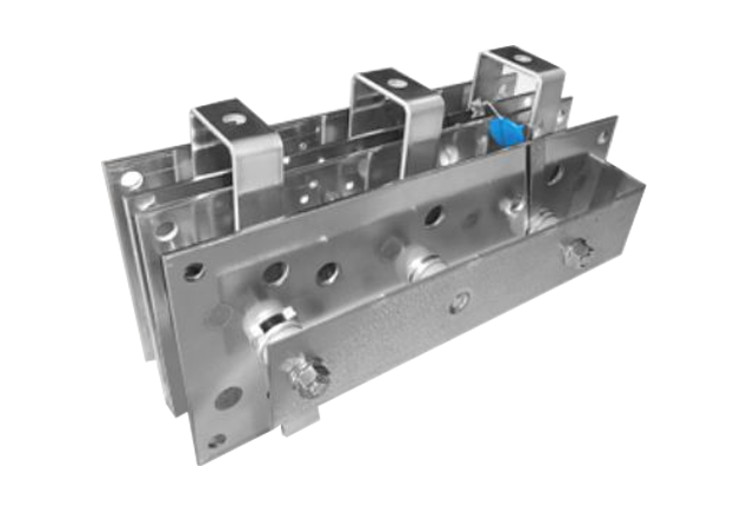

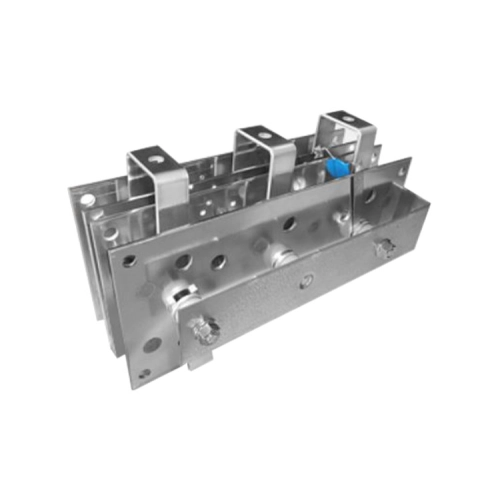

Mostek prostowniczy PTS 36/4/120 – do spawarek ESAB OrigoMig C340

Niezawodna konwersja prądu trójfazowego do prądu stałego

Mostek prostowniczy PTS 36/4/120 to element układu zasilania, stosowany w urządzeniach spawalniczych mig/mag, w tym w półautomatach ESAB OrigoMig C340. Jego zadaniem jest skuteczne prostowanie napięcia trójfazowego do wartości stałej, zapewniając stabilne i bezpieczne działanie całego systemu.

Urządzenie wyposażone jest w wciskane diody, a także w elementy ochronne, takie jak warystory oraz termostaty bimetaliczne .

Zastosowanie.

Wszechstronność w przemysłowych układach prostowniczych

Mostek PTS 36/4/120 znajduje zastosowanie w:

• półautomatach spawalniczych MIG/MAG (np. ESAB OrigoMig C340),
• prostownikach i zasilaczach prądu stałego,
• systemach zasilających wymagających stabilnego napięcia DC

Kluczowe cechy produktu

• Maksymalne napięcie wyjściowe (Vout): 100 V
• Znamionowy prąd pracy: 300 A
• Vrrm przy ED=60%: 400 V
• Chłodzenie: wymuszone
• Elementy zabezpieczające: warystory, termostaty bimetaliczne
• Temperatura pracy: od –15°C do +55°C
• Zgodność z normami CE i dyrektywami UE
• Zaciski dodatnie: kolor czerwony, ujemne: kolor niebieski

Dane techniczne

• Prąd znamionowy            300A
• Napięcie wyjściowe (Vout max)  100V
• Vrrm przy ED = 60%
• Ilość diód     30
• Ilość płyt radiatora      6
• Wymiary płyty   100 × 200 × 3 mm
• Rodzaj chłodzenia        wymuszone
• Temperatura pracy   –15°C do +55°C
• Zabezpieczenia     Warystory, termostaty
• Vrrm przy ED = 60%              400V
• Normy i certyfikaty     CE, zgodność z dyrektywami UE

Podsumowanie

Mostek prostowniczy PTS 36/4/120 to niezastąpiony element w systemach zasilania półautomatów spawalniczych marki ESAB. Dzięki wysokim parametrom technicznym, wbudowanym zabezpieczeniom i solidnej konstrukcji, zapewnia długą i bezawaryjną pracę w wymagających warunkach przemysłowych.

 Kompatybilność

•  Urządzenia: ESAB OrigoMig C340
•  Rodzaj: Spawarki MIG/MAG zasilane trójfazowo
