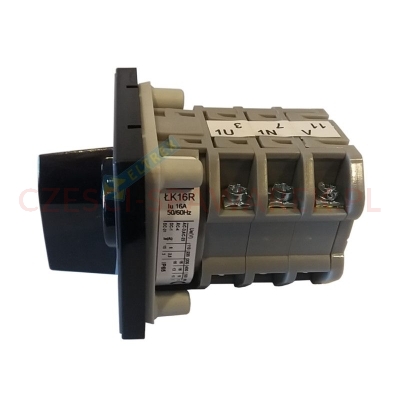

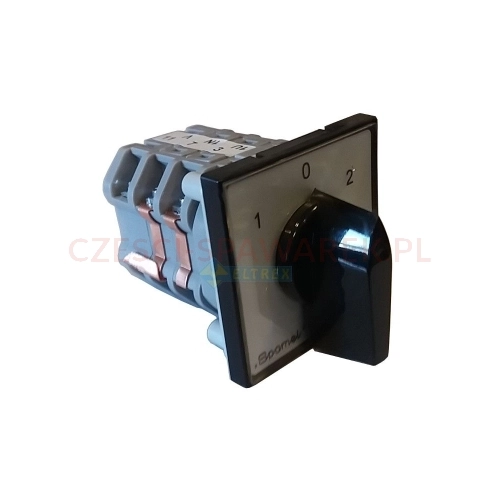

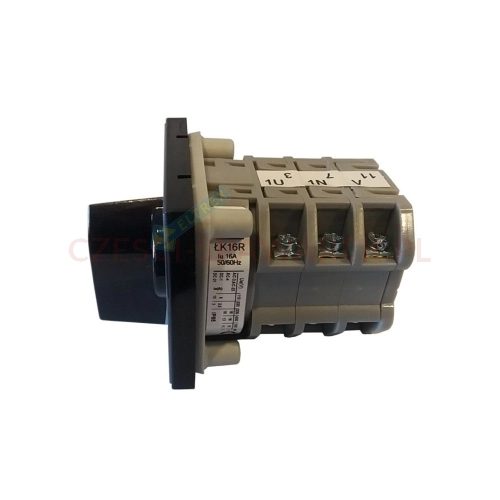

Zastosowanie łącznika ŁK-16R/3-8391 w spawarkach Bester

Przełącznik znajduje zastosowanie w półautomatach spawalniczych MIG/MAG marki Bester, gdzie odpowiada za wybór odpowiedniego zakresu napięcia zasilania. Produkt został przystosowany do pracy ciągłej przy obciążeniu znamionowym 16A, dzięki czemu sprawdza się zarówno w warsztatach, jak i w intensywnie eksploatowanych urządzeniach przemysłowych.

Kompatybilność urządzenia

• Midimagster 1801 Bester
• MagPower 1801 Bester
• Bester Mig 1801
• inne urządzenia produkcji LE Bester wyposażone w przełącznik ŁK-16R

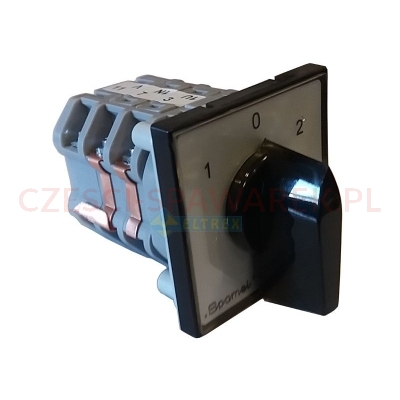

Funkcje i oznaczenia pozycji przełącznika

Przełącznik posiada trzy pozycje robocze umożliwiające wygodne sterowanie zasilaniem urządzenia:

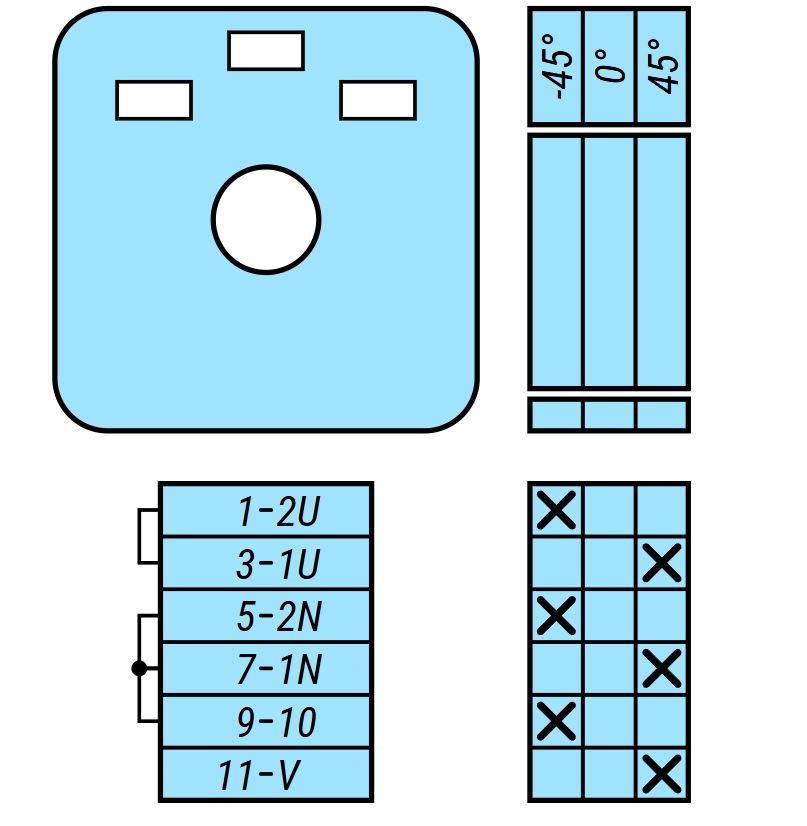

Znaczenie pozycji przełącznika

• 1 - 230 V zasilanie jednofazowe
• 0 – wyłączenie urządzenia
• 2 - 400 V zasilanie trójfazowe (obciążenie 2-ch faz)


Zmiany zakresu napięcia należy dokonywać wyłącznie przy wyłączonej spawarce, co pozwala uniknąć uszkodzenia styków łącznika.

Solidna konstrukcja i bezpieczeństwo pracy

Łącznik ŁK-16R/3-8391 został wykonany zgodnie z obowiązującymi normami europejskimi oraz krajowymi. Konstrukcja zapewnia odporność na trudne warunki pracy występujące w środowisku spawalniczym.

Najważniejsze cechy produktu

• trwała konstrukcja polskiego producenta
• możliwość pracy przy napięciu 230V i 400V
• przystosowanie do pracy ciągłej
• wysoka odporność termiczna
• zgodność z normami CE i PN-EN
• łatwy montaż w urządzeniach spawalniczych

Dane techniczne

Specyfikacja techniczna

• Kod producenta: 1115-260-016R
• Seria produkcyjna: ŁK-16R
• Prąd znamionowy: 16A
• Napięcie znamionowe: 230/400V AC 50 Hz
• Napięcie dopuszczalne: 690V
• Maksymalne obciążenie 1-fazowe: 8,0 kW (AC-3/400V)
• Przekrój przewodów przyłączeniowych: 4,0 mm²
• Temperatura pracy: od -40°C do +70°C
• Normy: PN-EN 60529, IEC 60068-2-6, 27, 30, 52
• Certyfikacja: CE
